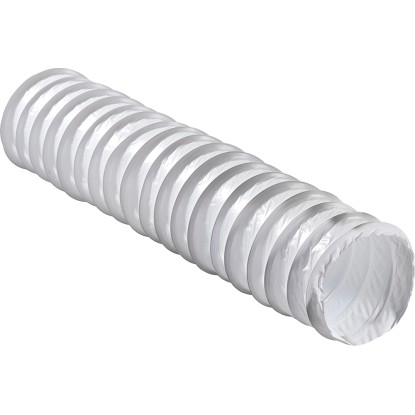

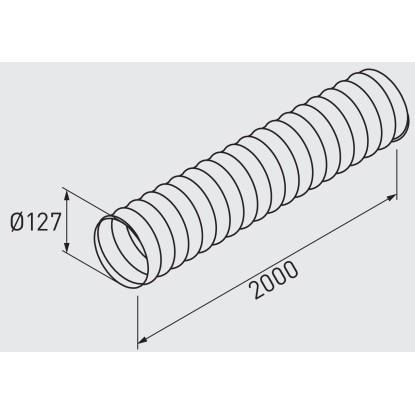

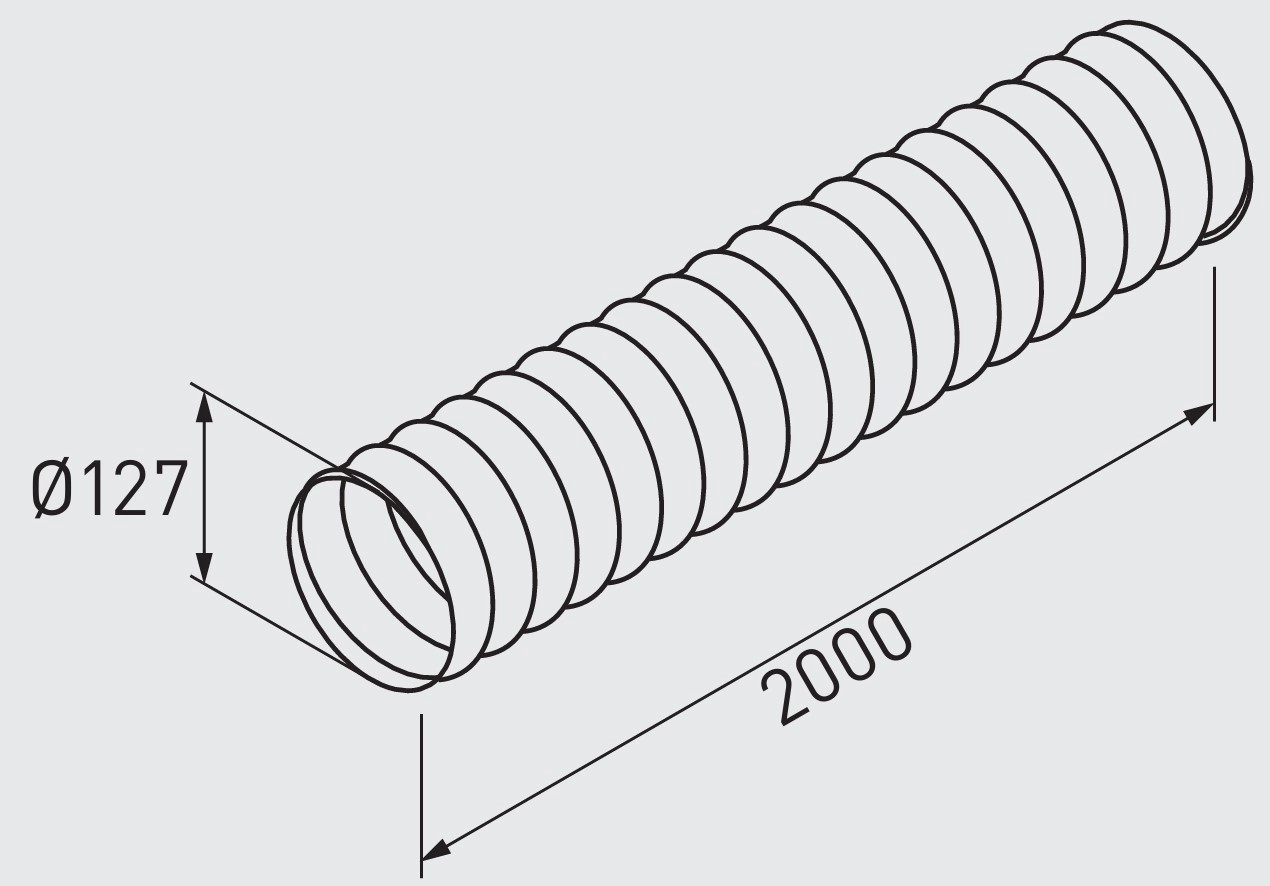

OBI Flexibilná vzduchová PVC hadica typ 660 System 125, pr. 12,7 x 200 cm

Opis výrobku

Číslo výrobku 4307948

PVC vzduchové potrubie typ 660
Flexibilné PVC vzduchové potrubie so špirálovým rámom z vysoko uhlíkovej ocele.

Funkcie:
- Vysoký kompresný pomer
- Vysoko horľavé, nehorľavé, samozhášavé - v závislosti od látky

Odporúčaná aplikácia:
- Použitie v obytných a komerčných ventilačných systémoch
- Ideálne riešenie pre vetranie obytných a kancelárskych priestorov
br>Montáž vzduchového potrubia
Správne pripojenie potrubia má veľký význam pre zaistenie spoľahlivej prevádzky a aerodynamických vlastností namontovaných potrubí. Flexibilné vzduchové potrubia sa pripájajú k základným komponentom ventilačného systému pomocou rôznych tvaroviek alebo sa pripájajú priamo k finálnym komponentom, ako sú ventilačné mriežky, diskové ventily a ventilátory.

Nástroje a materiály pre montáž potrubí:
- Stavebný meter
- Značkovač
- Rezací nôž
- Kliešte s plochou špičkou alebo rezacie kliešte
- Rukavice (pre prácu s izolovanými potrubiami)
- Krížový skrutkovač pre upevnenie svorky
- Montážna páska
- Upevňovacie svorky

Rezanie vzduchového potrubia:
- Vypočítajte dĺžku potrubia tak, aby sa zabránilo preveseniu.
- Natiahnite potrubie na maximum.
- Odmerajte požadovanú dĺžku a označte ju.
- Pre neizolované potrubia: potrubie prerežte pozdĺž špirálového závitu ostrým nožom alebo nožnicami a drôt prerežte rezacími kliešťami.

Pripojenie ku koncovému komponentu:
Pripojte potrubie k prírube ventilačnej mriežky alebo k potrubiu ventilátora vzhľadom na špirálový pohyb vzduchu. Upevnite potrubie pomocou svoriek. Použite svorky s príslušným priemerom. Uistite sa, že potrubie nie je v miestach pripojenia deformované.

Všeobecné pravidlá:
- Namontované potrubie musí byť maximálne natiahnuté, aby sa zabránilo tlakovým stratám.
- Potrubie nesmie byť ohnuté alebo prevesené.
- Udržujte polomer ohybu čo najväčší, pretože minimálny ohyb vzduchu zvyšuje pokles tlaku. Na vyrovnanie tohto efektu musí byť polomer ohybu rovný dvojnásobku priemeru vzduchového potrubia.
- Počas montážnych operácií zabezpečte uzemnenie, pretože pri preprave vzduchu obsahujúceho organické rozpúšťadlá potrubím môže dôjsť k akumulácii statickej elektriny.
- Prúdenie vzduchu v potrubí musí mať špirálový pohyb.
- V prípade vedenia potrubia cez stenové konštrukcie použite kovové konektory alebo redukcie.
- Počas montáže dávajte pozor, aby ste potrubie nedeformovali alebo nepoškodili.

Montáž s tvarovkami:
Pripojte potrubie k tvarovke pomocou špirálových závitov, pričom dĺžka potrubia na pripojenie k potrubiu musí byť minimálne 50 mm. V prípade potreby utesnite spoj montážnou páskou. Upevnite ho upevňovacou svorkou.

Montáž neizolovaných potrubí:
Nasuňte potrubie na rúrku minimálne o 50 mm cez špirálové závity na potrubí. V prípade potreby utesnite spoj montážnou páskou. Upevnite potrubie upevňovacou svorkou.
