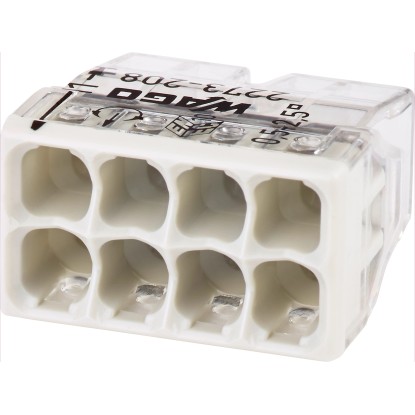

WAGO Inštalačná svorka 2273 PUSH WIRE 8 plných vodičov, max. 2,5 mm2, 50 ks

Opis výrobku

Číslo výrobku 4947800

Údaje o pripojení
Celkový počet pripojovacích bodov: 8
Celkový počet potenciálov: 1
Pripojovacia technika: PUSH WIRE
Spôsob ovládania: priame zasunutie
Materiály pripojiteľných vodičov: meď, hliník
Plný vodič: 0,5-2,5 mm2/ 20-16 AWG
Dĺžka odizolovania: 11 mm
Smer zapojenia: bočný
Teplota okolitého vzduchu (prevádzka): +60 °C
Trvalá prevádzková teplota: 105 °C
Označenie teploty podľa EN 60998: T60

Údaje o materiáli
Farba: transparentná
Farba krytu: svetlo sivá
Materiálová skupina: IIIa
Izolačný materiál: polykarbonát (PC)
Trieda horľavosti podľa UL94: V2
Požiarne zaťaženie: 0,046 MJ
Hmotnosť: 2,2 g

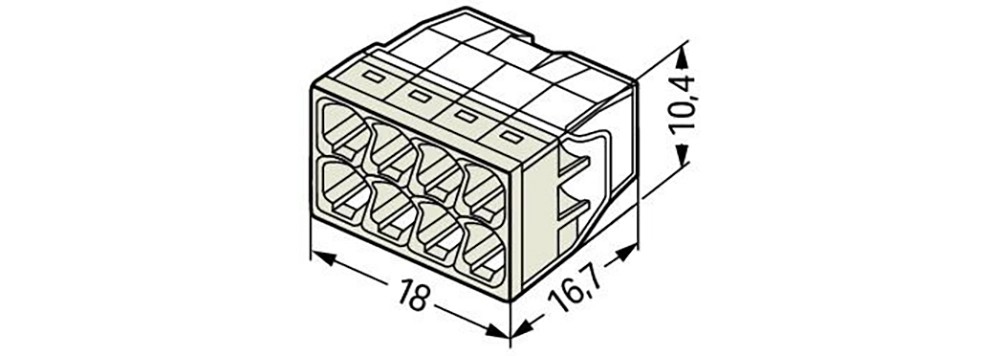

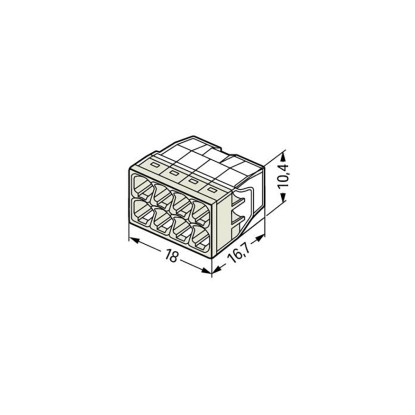

Rozmer (š x v x h): 18 x 10,4 x 16,7 mm

Navrhované hodnoty podľa IEC/EN 60998, kategórie prepätia II, úroveň znečistenia 2
Navrhované napätie: 450 V
Navrhované rázové napätie: 4 kV
Menovitý prúd: 24 A

Inštalačné svorky PUSH WIRE pre pevné vodiče radu 2273 a 2773
Rad 2273, to sú medzi elektroinštalatérmi asi najčastejšie používané svorky. Sú určené na pripojenie pevných vodičov. Technika PUSH WIRE poskytuje beznástrojové pripojenie "push-in", teda ľahkým nasunutím vodiča do kontaktného miesta. Posledným prírastkom do tejto rodiny svoriek je priechodná inštalačná svorka "Inline" vhodná napríklad na opravy preseknutých káblov v stene.

V inštalačných škatuliach je všeobecne málo miesta. Pokiaľ sa tu stretávajú pevné vodiče a nie je prioritou časté rozopínanie spoja, je rad 2273 tou správnou voľbou. Oproti pôvodnej sérii 273 bola upravená vnútorná kontaktná časť. Výsledkom je zmenšenie vonkajších rozmerov o 50 % a ľahšie zapojenie/odpojenie vodiča. Priehľadné telo navyše dáva istotu správnej dĺžky odizolovania vodiča a jeho dostatočného zasunutia do pružinového spoja PUSH WIRE.

Benefity svoriek WAGO radu 2273 a 2773
- Prierez vodičov - pevné vodiče prierezov od 0,5 do 2,5 mm2
- Kombinácia prierezov - vďaka svojej veľkosti je svorka vhodná do stiesnených priestorov, najmä inštalačných krabiciach (pod vypínačmi, ovládačmi a pod.)
- Priehľadné puzdro - transparentné telo svorky umožňuje jasne identifikovať zapojenie
- Skúšobný otvor - pri svorke radu 2273 môžete bezpečne vykonávať testovanie aj v nainštalovanom stave všetkými štandardnými testovacími hrotmi pomocou skúšobného otvoru umiestneného na strane protiľahlej od otvorov pre vodiče
- Rýchlosť inštalácie - zavádzanie vodičov do otvorov je extrémne jednoduché a rýchle, doba inštalácie sa tak výrazne skracuje
- Certifikácia - s atestami ako ENEC, UL, PSE/JET alebo EAC sú tieto svorky pripravené na využitie kdekoľvek po svete. Svorka je vhodná na použitie pri vyšších teplotách (max. 105 °C prevádzková teplota v zapojenom stave)

Ako používať WAGO svorku radu 2273?
Pre rýchle a bezproblémové zapojenie odizolujte vodič v dĺžke 11 mm. Zasuňte vodič do svorky tlakom až na doraz. V prípade potreby odpojenia vodiča - odpojte vodič ťahom a striedavým krúžením vľavo/vpravo. Testujte pomocou skúšobného otvoru na opačnej strane od otvorov pre vodiče.

Rada 2273 vychádza z osvedčenej svorky 273 a posúva ju ďalej. Naďalej využíva osvedčenú pružinovú techniku PUSH WIRE, ktorá ponúka jednoduchú manipuláciu bez použitia nástroja, ale aj trvalo bezpečný a spoľahlivý kontakt pre všetky použiteľné prierezy vodičov. Na zavedenie vodiča stačí iba nasunúť do svorky na doraz. Na odpojenie je potom potrebné použiť krúživé pohyby a ťahu za vodič.
