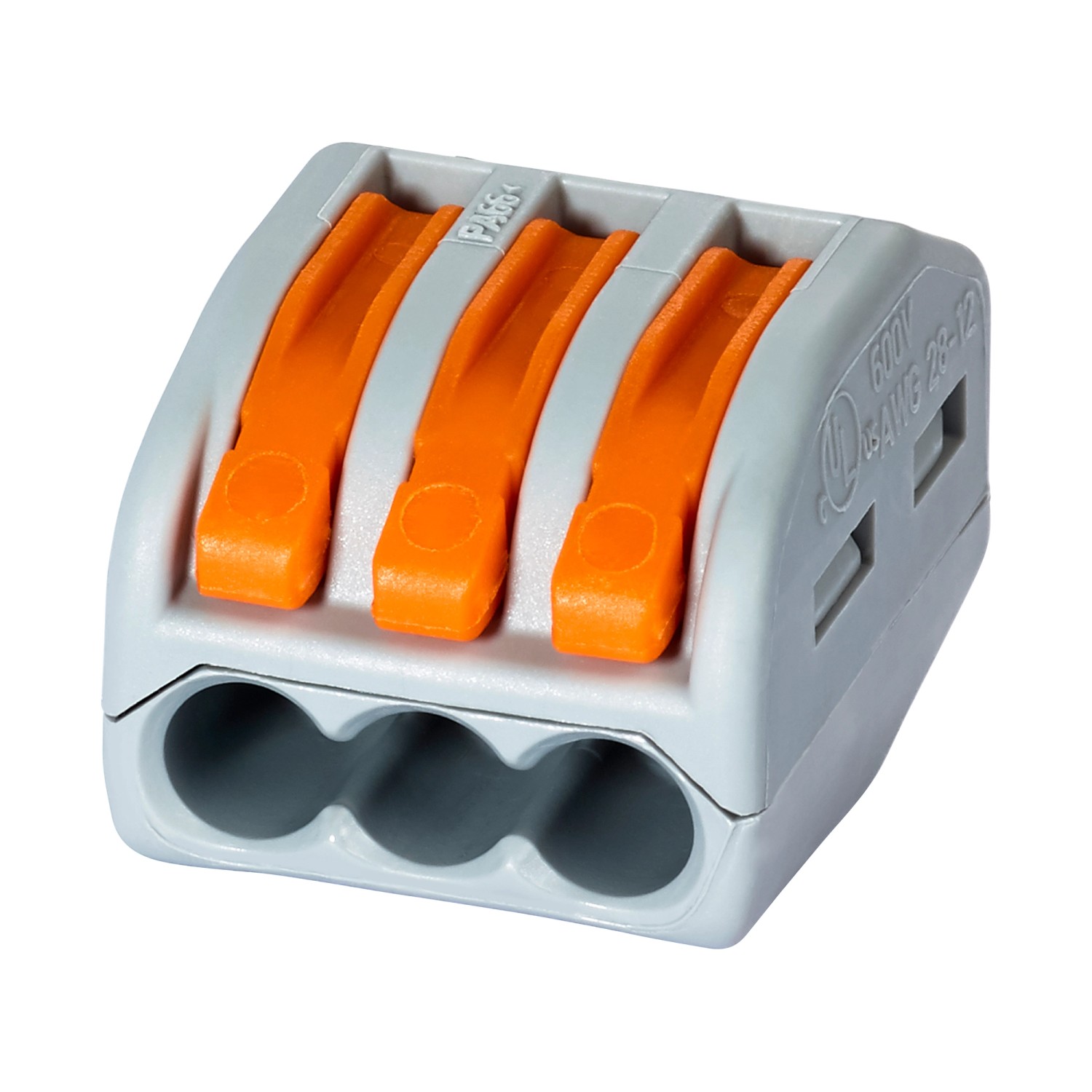

WAGO Páčková spojovacia svorka 222, 3 vodiče, max. 4 mm2, 10 ks

Opis výrobku

Číslo výrobku 3854387

Údaje o pripojení
Celkový počet pripojovacích bodov: 3
Celkový počet potenciálov: 1
Pripojovacia technika: CAGE CLAMP
Spôsob ovládania: páčka
Materiály pripojiteľných vodičov: hliník, meď
Plný vodič: 0,08-2,5 mm2/28-12 AWG
Viacdrôtový vodič: 0,08-2,5 mm2/28-12 AWG
Jemne lanený vodič: 0,08-4 mm2/28-12 AWG
Dĺžka odizolovania: 9-10 mm
Smer zapojenia: bočný
Teplota okolitého vzduchu (prevádzka): +40 °C
Trvalá prevádzková teplota: 85 °C

Údaje o materiáli
Farba: sivá
Farba akčného člena: oranžová
Trieda horľavosti podľa UL94: V0
Požiarne zaťaženie: 0,088 MJ
Hmotnosť: 4,3 g

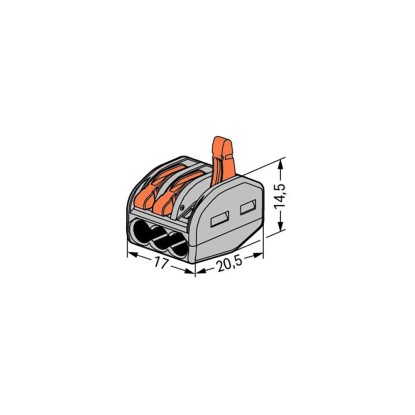

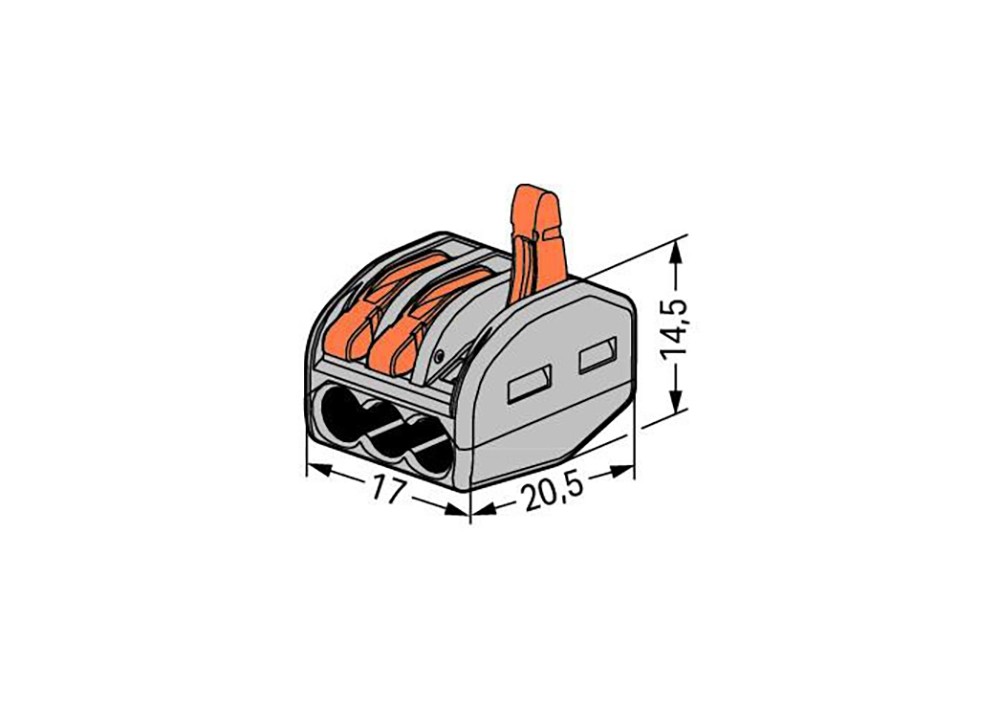

Rozmer (š x v x h): 17 x 14,5 x 20,5 mm

Navrhované hodnoty podľa IEC/EN 60664, kategórie prepätia II, úroveň znečistenia 2
Navrhované napätie: 400 V
Navrhované rázové napätie: 4 kV
Menovitý prúd: 32 A

Páčkové inštalačné svorky WAGO radu 222
Táto staršia verzia je v dnešnej dobe už stále viac nahradzovaná novou svorkou radu 221. Aj rad 222 však stále nachádza svoje uplatnenie predovšetkým v oblasti elektroinštalácií v budovách. Je vyhľadávaná predovšetkým pre svoju veľkú robustnosť napriek veľmi kompaktným rozmerom. Oproti radu 221 ponúka pripojenie aj najslabších lanených vodičov (od 0,08 mm2).

Rovnako ako inovovaný rad je aj páčková svorka 222 vhodná najmä na miestach, kde sa stretávajú rôzne druhy a prierezy vodičov. V automatizácii budov ide hlavne o pripájanie svietidiel alebo motorov žalúzií a zapájanie komunikačných zariadení alebo riadiacich jednotiek dverí a brán. V priemysle sa táto WAGO svorka ideálne hodí napríklad na zapájanie motorov a čerpadiel. Svorku tiež nájdete často na stoloch vo vývoji, kde pri testovaní dochádza k častému pripájaniu a odpojovaniu vodičov.

Benefity páčkových inštalačných svoriek WAGO radu 222
- Prierez vodičov - s touto univerzálnou inštalačnou svorkou prepojíte rýchlo a jednoducho všetky typy vodičov rôznych prierezov. Tieto dvoj-, troj- a päťpólové svorky dokážu upnúť jemne lanené vodiče prierezu od 0,08 do 4 mm2 a pevné vodiče s prierezom od 0,08 do 2,5 mm2. Z tohto širokého rozsahu vyplývajú najrozmanitejšie možnosti využitia - najmä na miestach, kde sa stretávajú rôzne druhy a prierezy vodičov.
- Skúšobný otvor - pri svorke radu 222 môžete vykonávať testovanie pomocou skúšobného otvoru umiestneného na hornej strane svorky. Tento skúšobný otvor zaisťuje pohodlné testovanie v rôznom prostredí a dokonca aj v zapojenom stave. Veľkosťou je vhodný pre všetky štandardné testovacie hroty.
- Jednoduchšie ovládanie - ovládanie páčok (otváranie/zatváranie) je veľmi jednoduché a rýchle. Nie je potrebné použitie akéhokoľvek nástroja!
- Certifikácia - vďaka veľkému množstvu získaných certifikácií môžete túto inštalačnú svorku využívať celosvetovo. S atestami ako ENEC, UL, PSE/JET, alebo EAC sú tieto nové páčkové svorky od samého začiatku pripravené na využitie kdekoľvek po svete. Svorka je vhodná na použitie pri prevádzkovej teplote v zapojenom stave do 85 °C.

Jak používať páčkové inštalačné svorky WAGO rady 222?
Odizolujte vodič v dĺžke 9 - 10 mm. Otvorte pružinu pomocou ovládacej páčky a vložte vodič. Zaklapnite ovládaciu páčku späť do pokojovej polohy. Testujte pomocou skúšobného otvoru. Využite možnosti upevňovacích adaptérov na lištu DIN. Séria 222 kladie dôraz na jednoduchú a pohodlnú manipuláciu. Osvedčená pružinová technika CAGE CLAMP zaručuje nielen jednoduchú inštaláciu bez použitia nástroja, ale aj trvalo bezpečný a spoľahlivý kontakt. Na manipuláciu slúžia ovládacie páčky.
