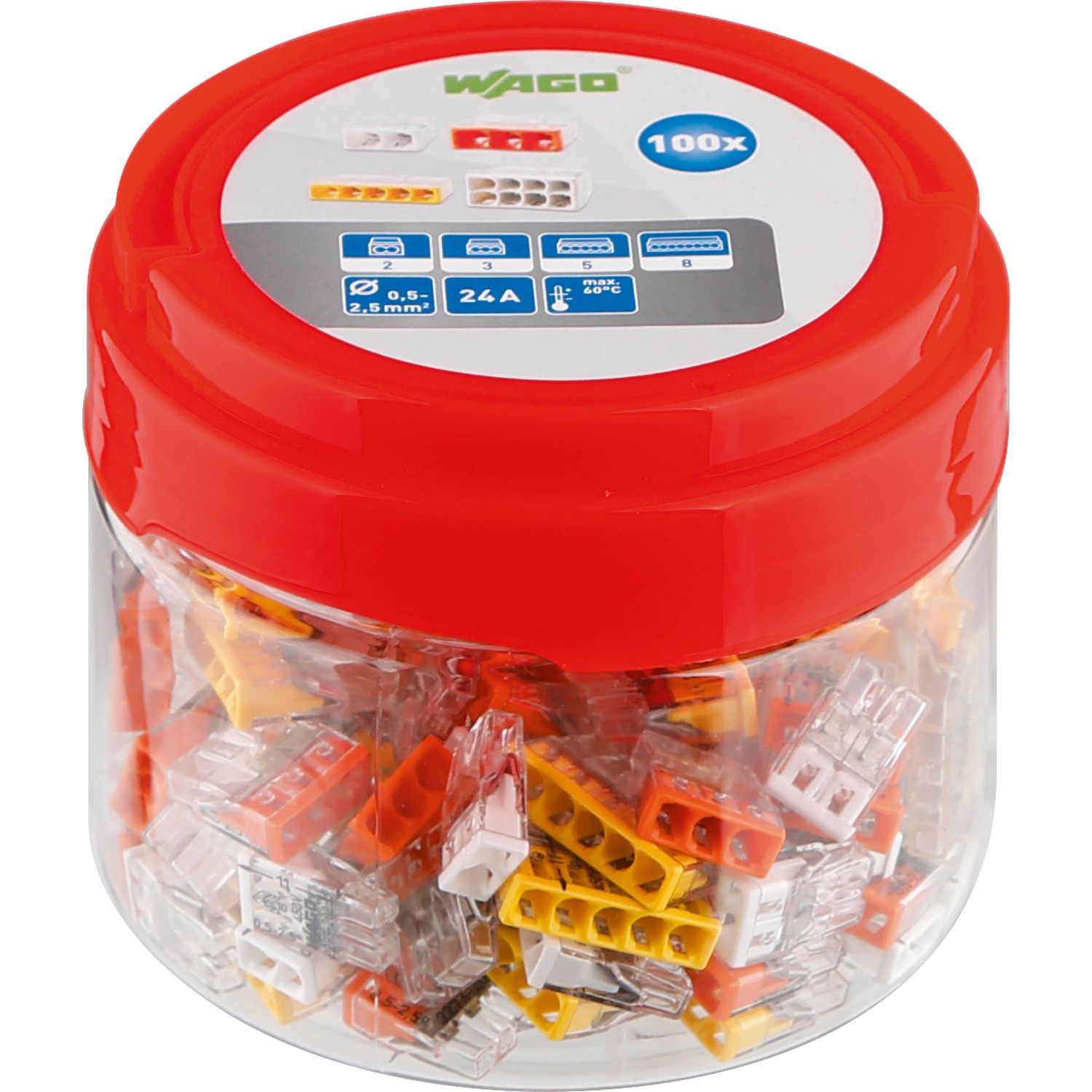

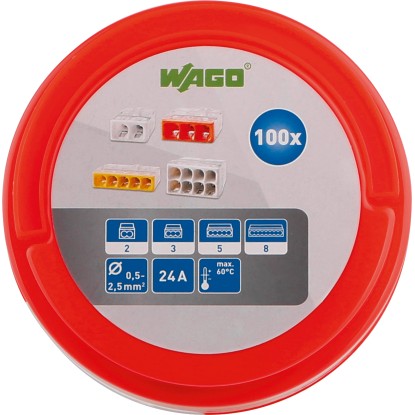

Wago Súprava inštalačných svoriek 2273 PUSH-WIRE plné vodiče, 0,5-2,5mm2, 100 ks

Opis výrobku

Číslo výrobku 2480770

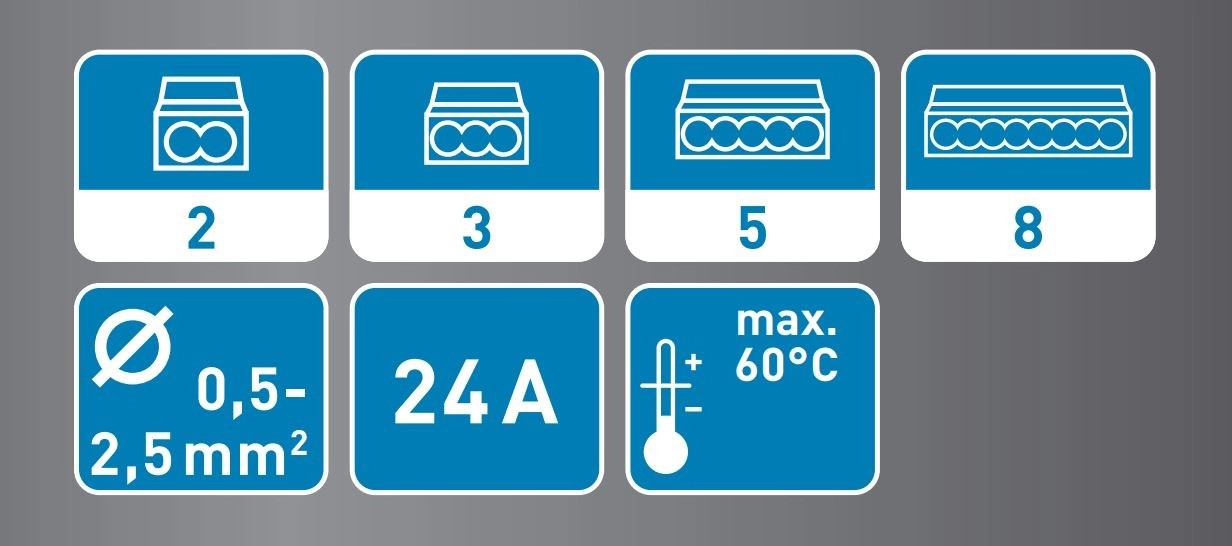

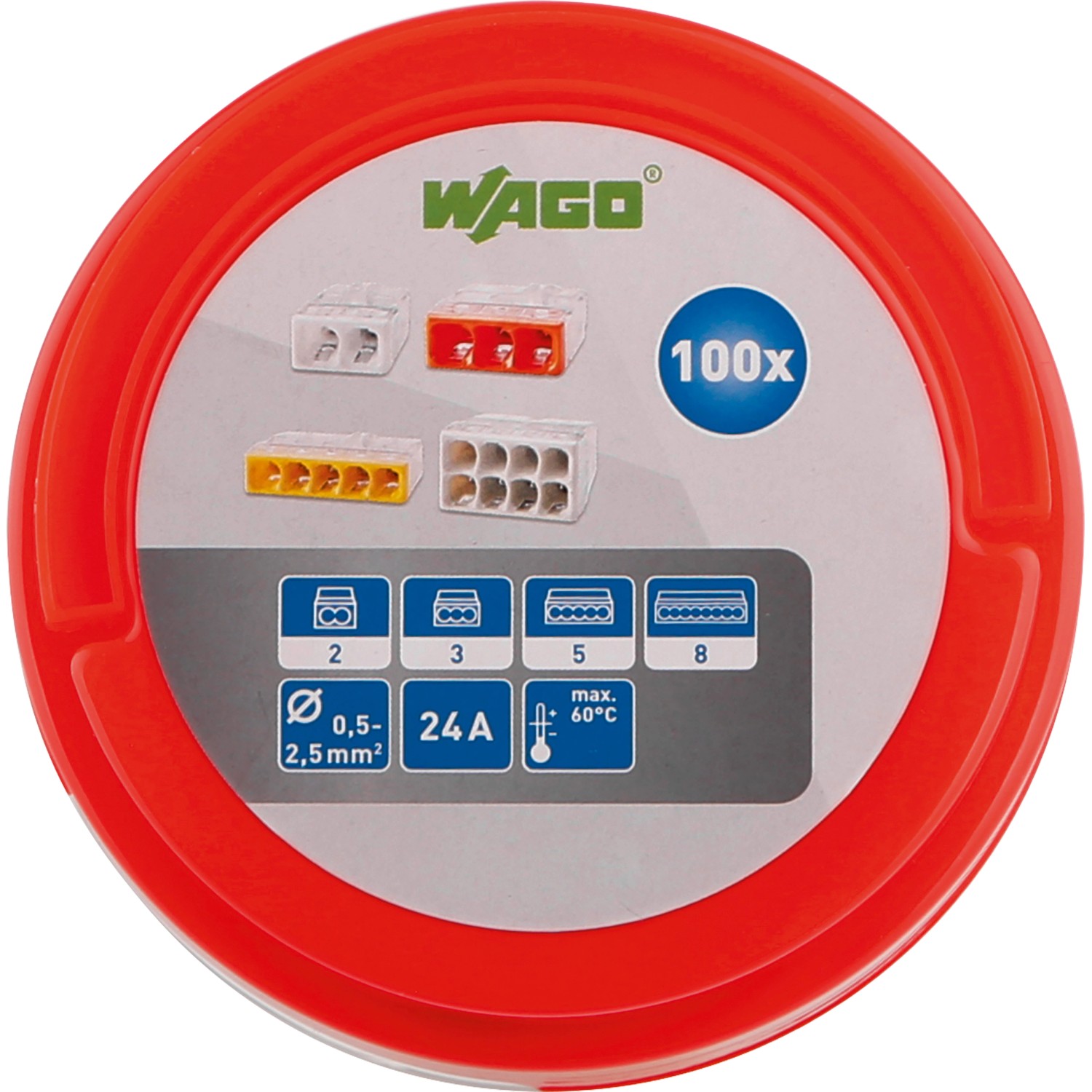

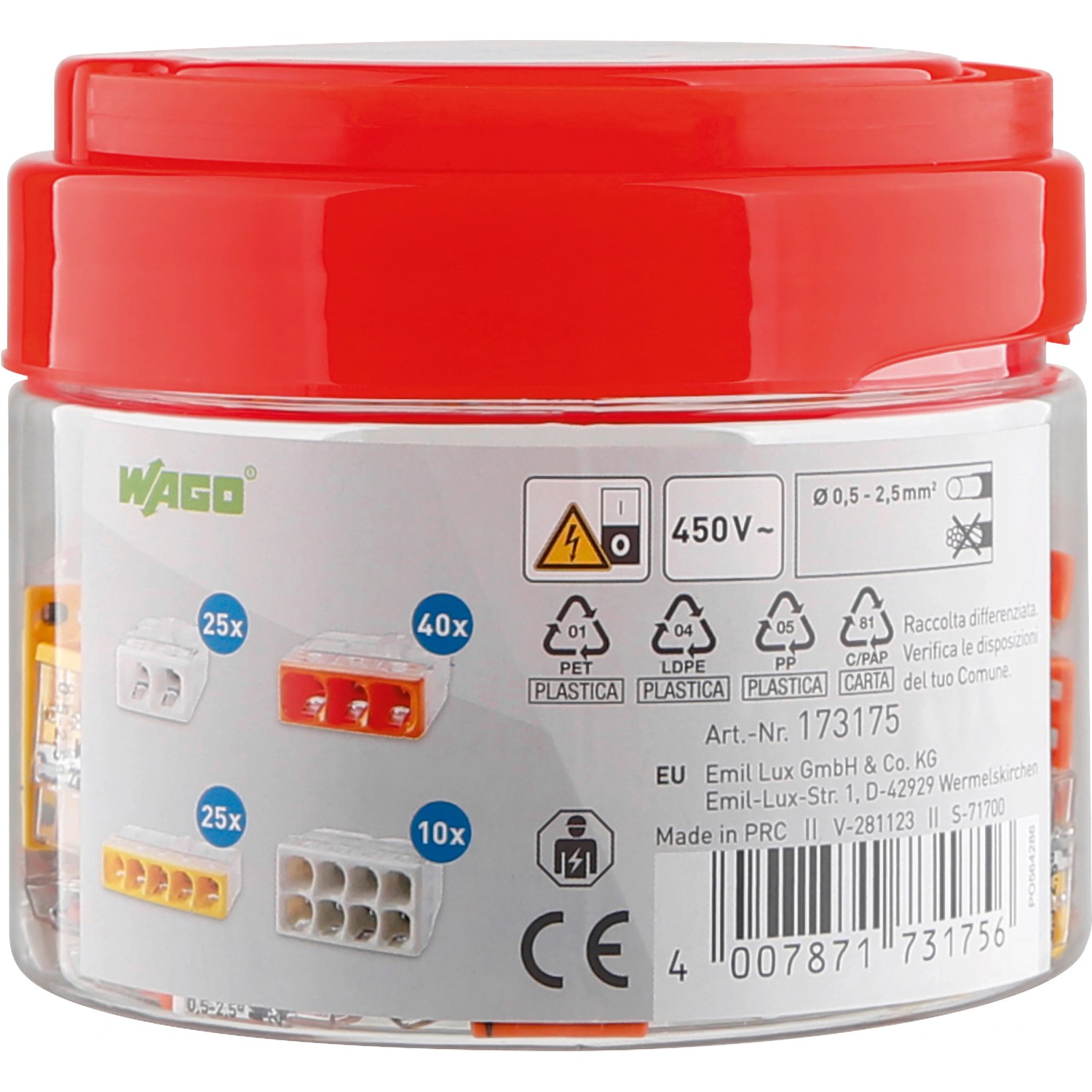

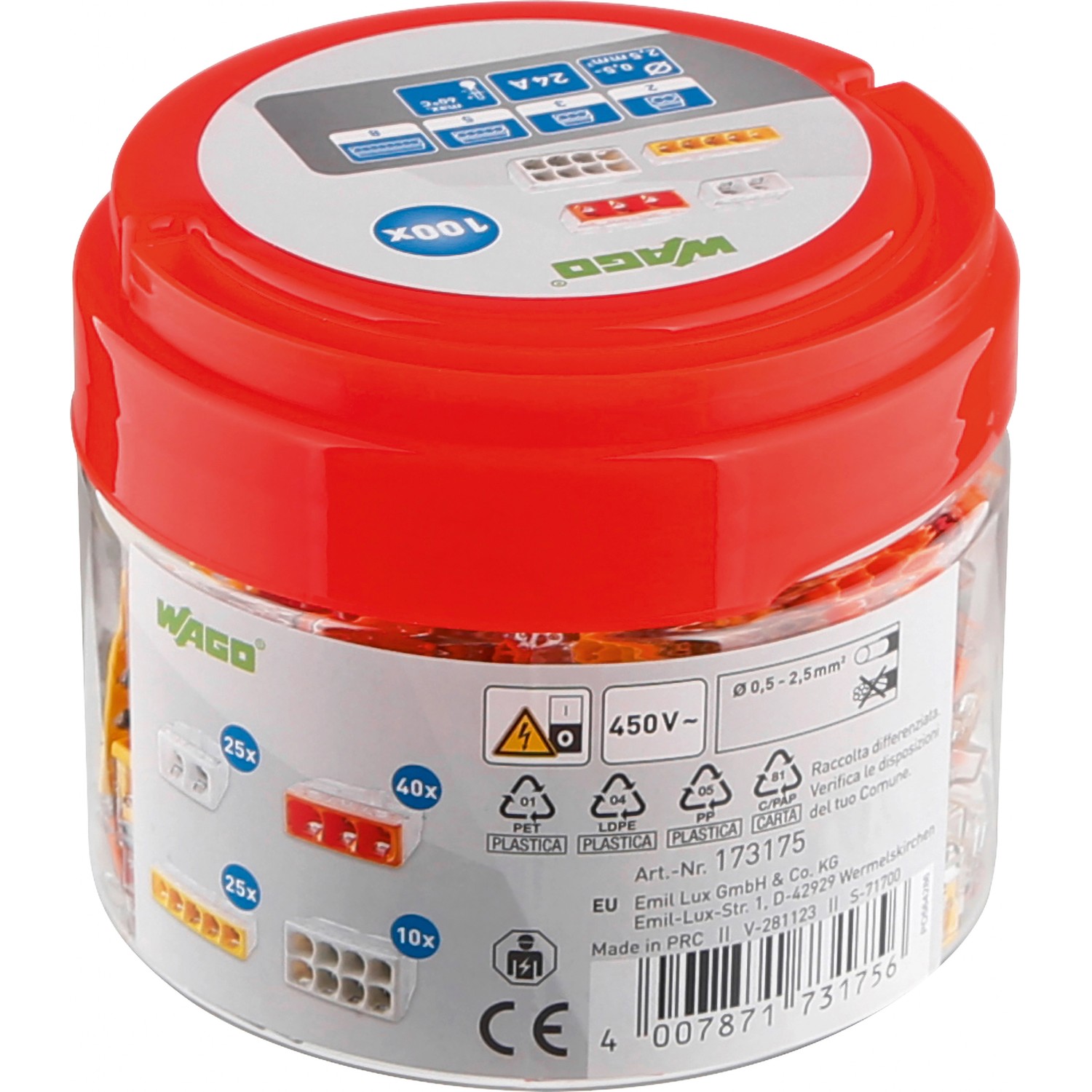

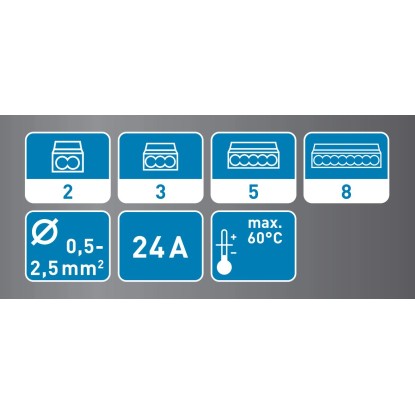

Súprava inštalačných svoriek Wago 2273 PUSH-WIRE:

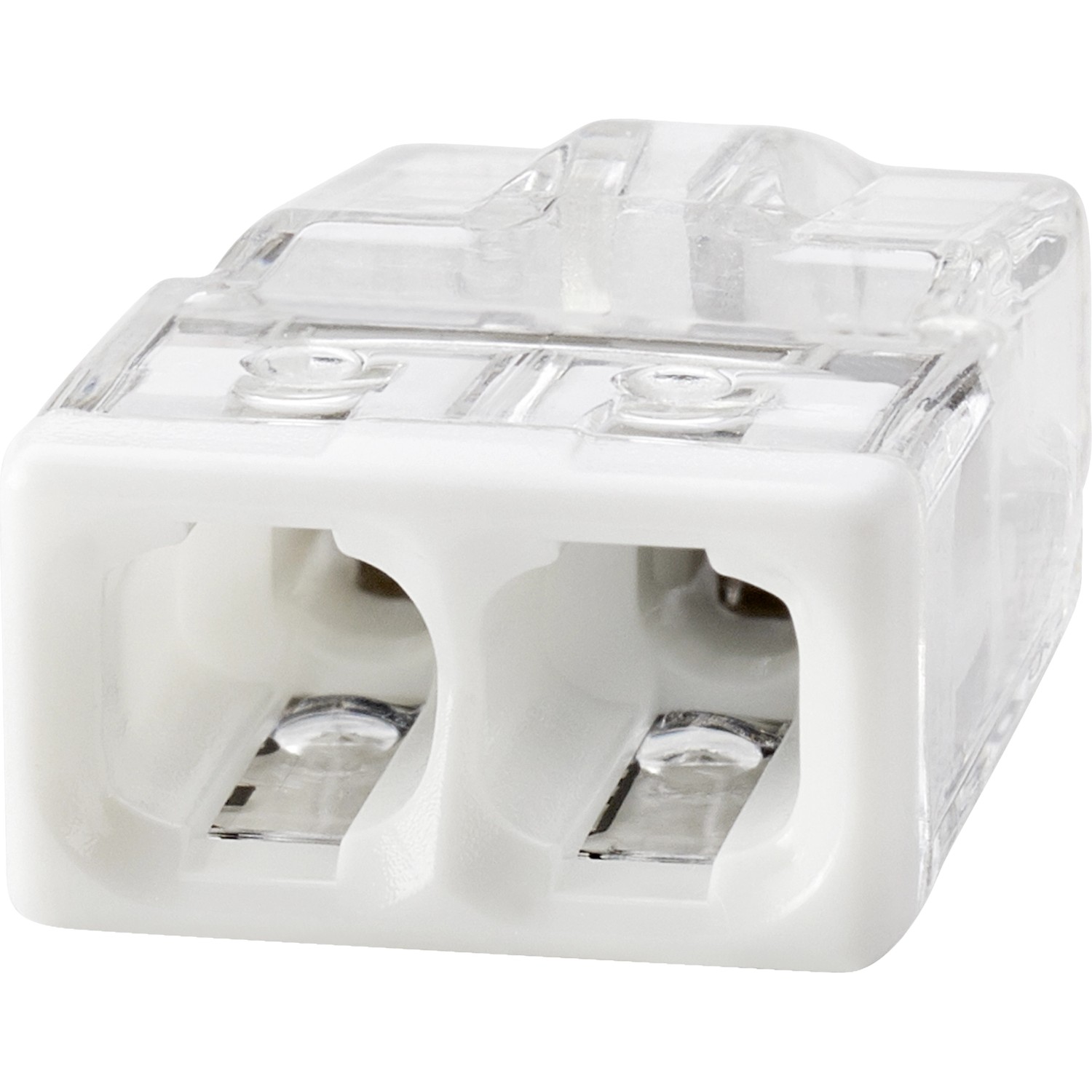

- 25x - 2 vodiče, farba krytu biela

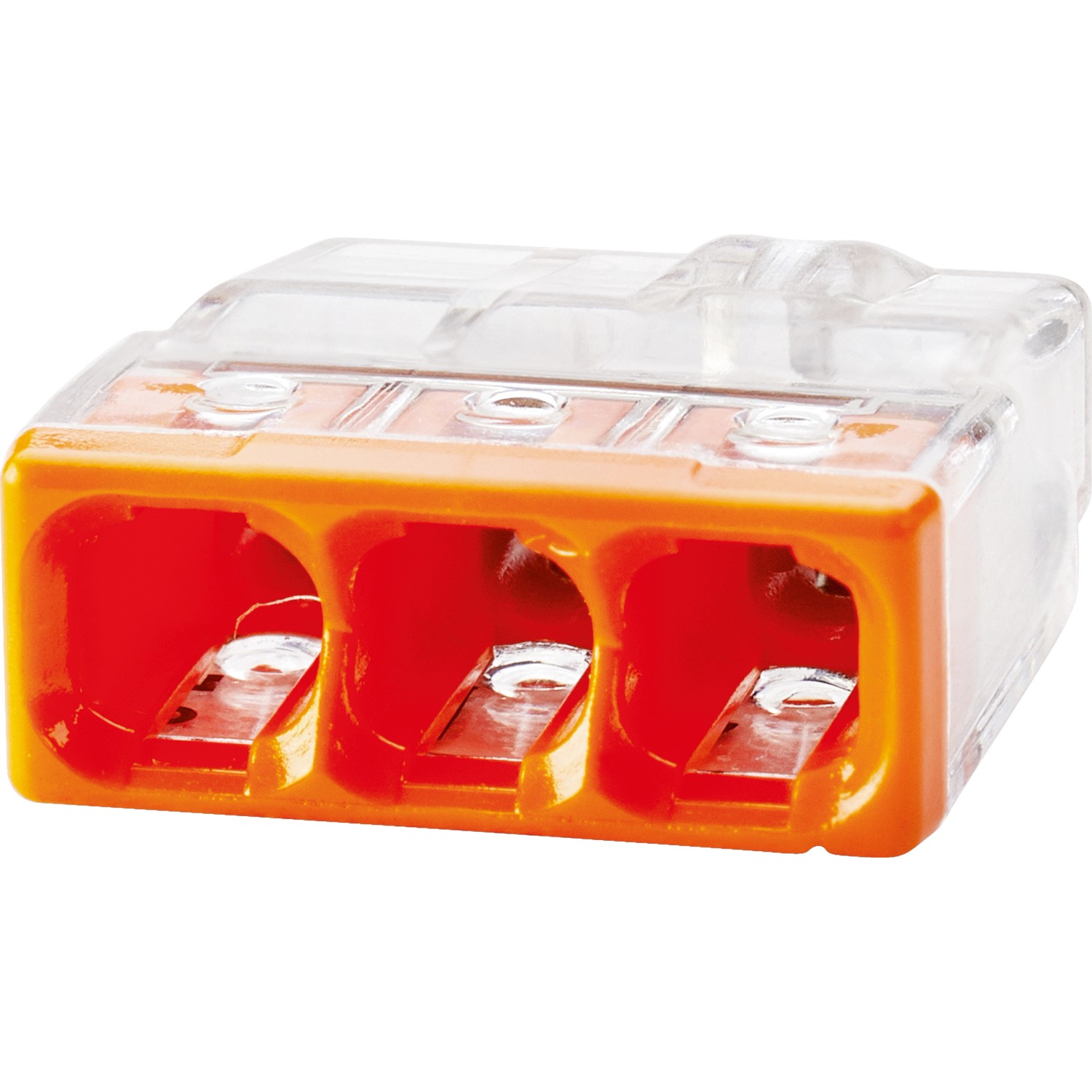

- 40x - 3 vodiče, farba krytu oranžová

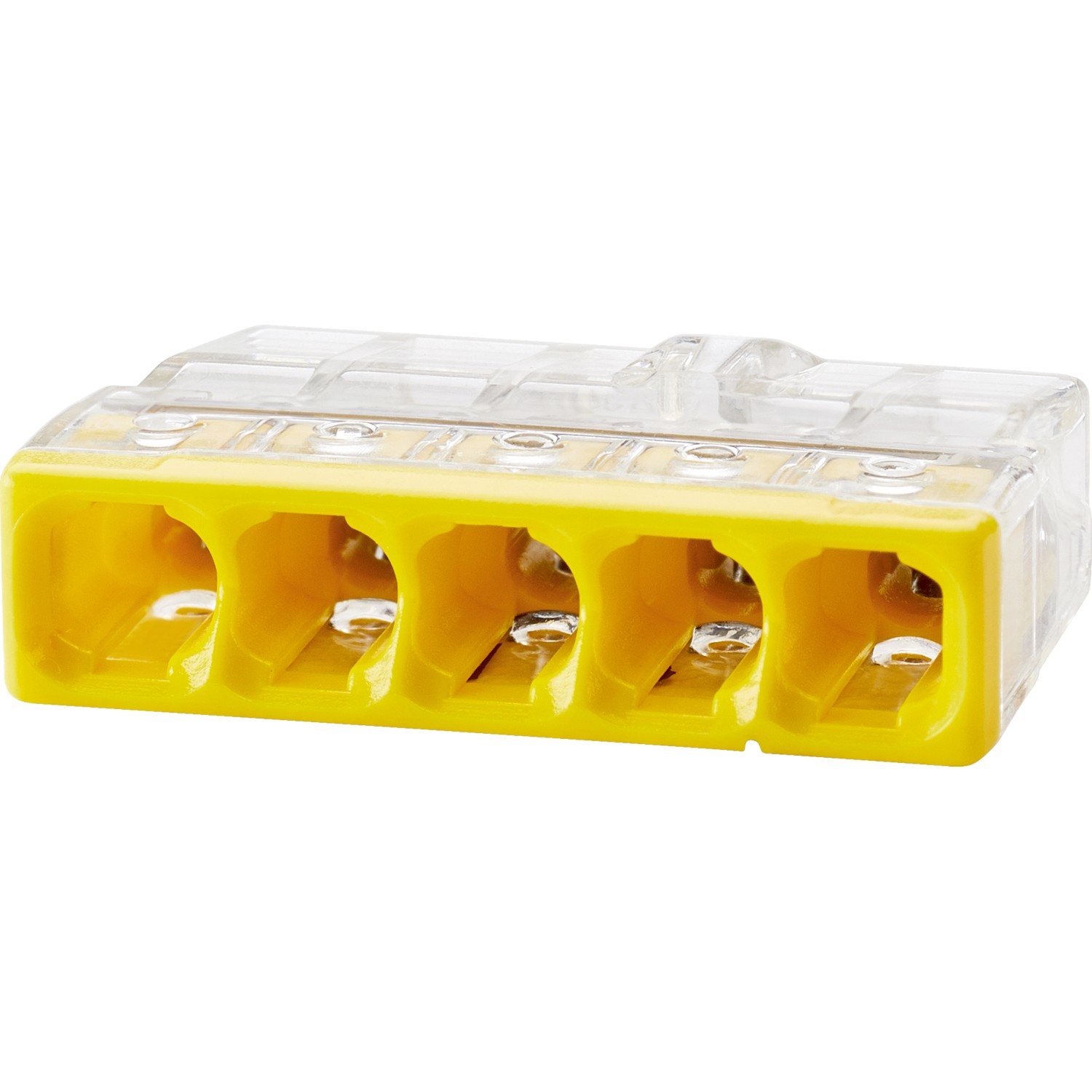

- 25x - 5 vodiče, farba krytu žltá

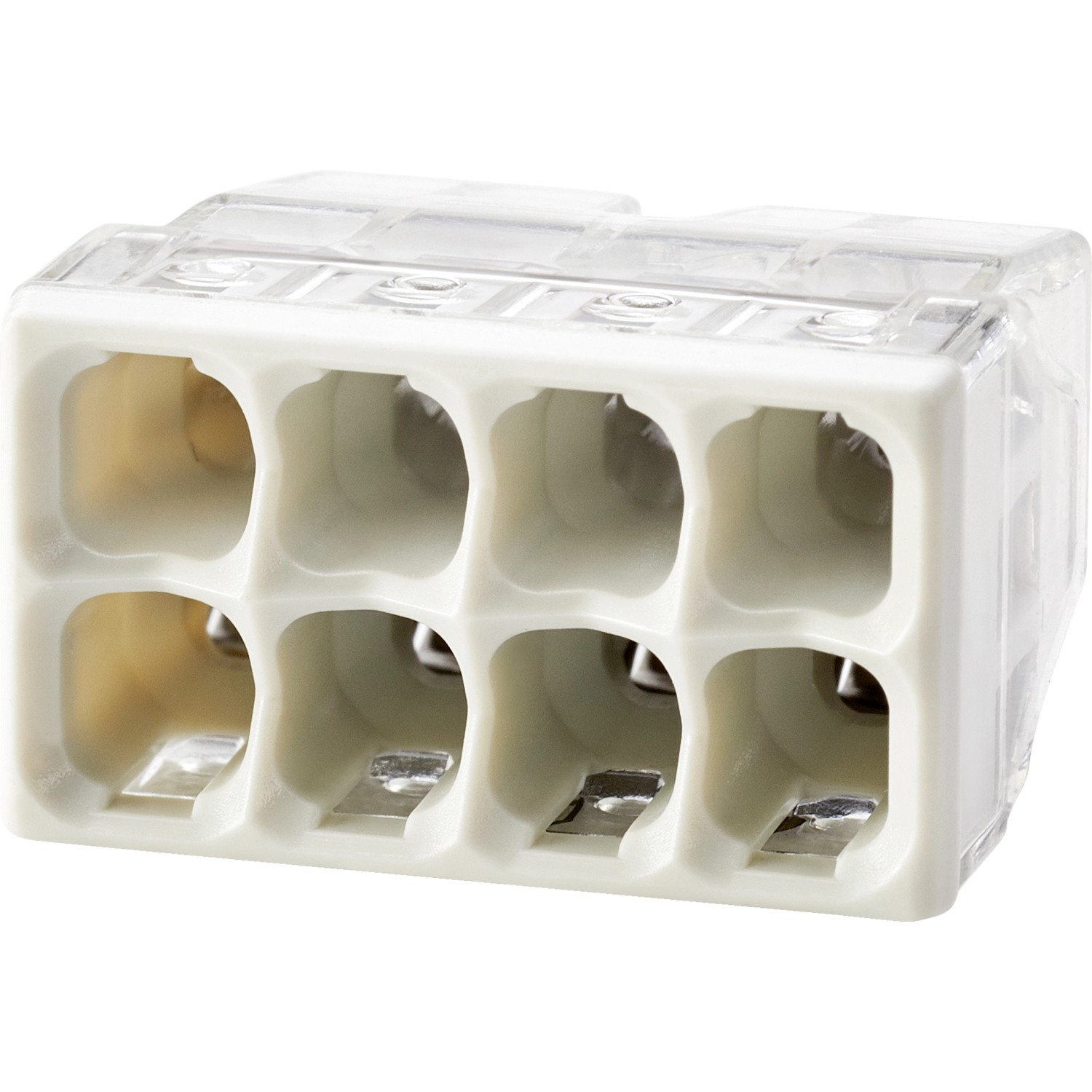

- 10x - 8 vodičov, farba krytu svetlo sivá

Technické parametre:
- Farba puzdra: transparentná
- Materiálová skupina: IIIa
- Izolačný materiál: polykarbonát (PC)
- Trieda horľavosti podľa UL94: V2
- Materiál zvieracích pružín: chrómniklová pružinová oceľ (CrNi)
- Materiál kontaktov: elektrolytická meď (E_Cu)
- Povrch kontaktov: cín
- Požiarne zaťaženie: 0,039 MJ
- Teplota okolia: max. 60 °C (T60)
- Trvalá prevádzková teplota: 105 °C
- Navrhované napätie: 450 V
- Navrhované rázové napätie: 4 kV
- Menovitý prúd: 24 A
- Plný vodič: 0,5-2,5 mm2/ 20-16 AWG
- Spôsob ovládania: priame zasunutie
- Materiály pripojiteľných vodičov: meď, hliník
- Dĺžka odizolovania 11 mm / 0.43"
- Smer zapojenia: bočné zapojenie

Inštalačné svorky PUSH WIRE pre pevné vodiče radu 2273 a 2773
Rada 2273, to sú medzi elektroinštalatérmi asi najčastejšie používané svorky. Sú určené na pripojenie pevných vodičov. Technika PUSH WIRE poskytuje beznástrojové pripojenie "push-in", teda ľahkým nasunutím vodiča do kontaktného miesta. Posledným prírastkom do tejto rodiny svoriek je priechodná inštalačná svorka "Inline" vhodná napríklad na opravy preseknutých káblov v stene.

V inštalačných krabiciach je všeobecne málo miesta. Pokiaľ sa tu stretávajú pevné vodiče a nie je prioritou časté rozopínanie spoja, je rad 2273 tou správnou voľbou. Oproti pôvodnej sérii 273 bola upravená vnútorná kontaktná časť. Výsledkom je zmenšenie vonkajších rozmerov o 50 % a ľahšie zapojenie/odpojenie vodiča. Priehľadné telo navyše dáva istotu správnej dĺžky odizolovania vodiča a jeho dostatočného zasunutia do pružinového spoja PUSH WIRE.

Pripojenie vodiča:
1. Plné vodiče odizolujte v dĺžke 11 mm /0,43"
2. Pohľadom do farebného priehľadového okienka v transparentnom kryte skontrolujete doraz vodiča v puzdre a správnu dĺžku odizolovania. Vodiče sú správne odizolované, pokiaľ v priehľadovom okienku na nepotlačenej strane svorky nevidíte holý vodič.
3. Pripojenie: zasuňte odizolovaný plný vodič až po doraz.
4. Uvoľnenie: pridržte vodič, svorku ľahkým pootáčaním stiahnite z vodiča.
