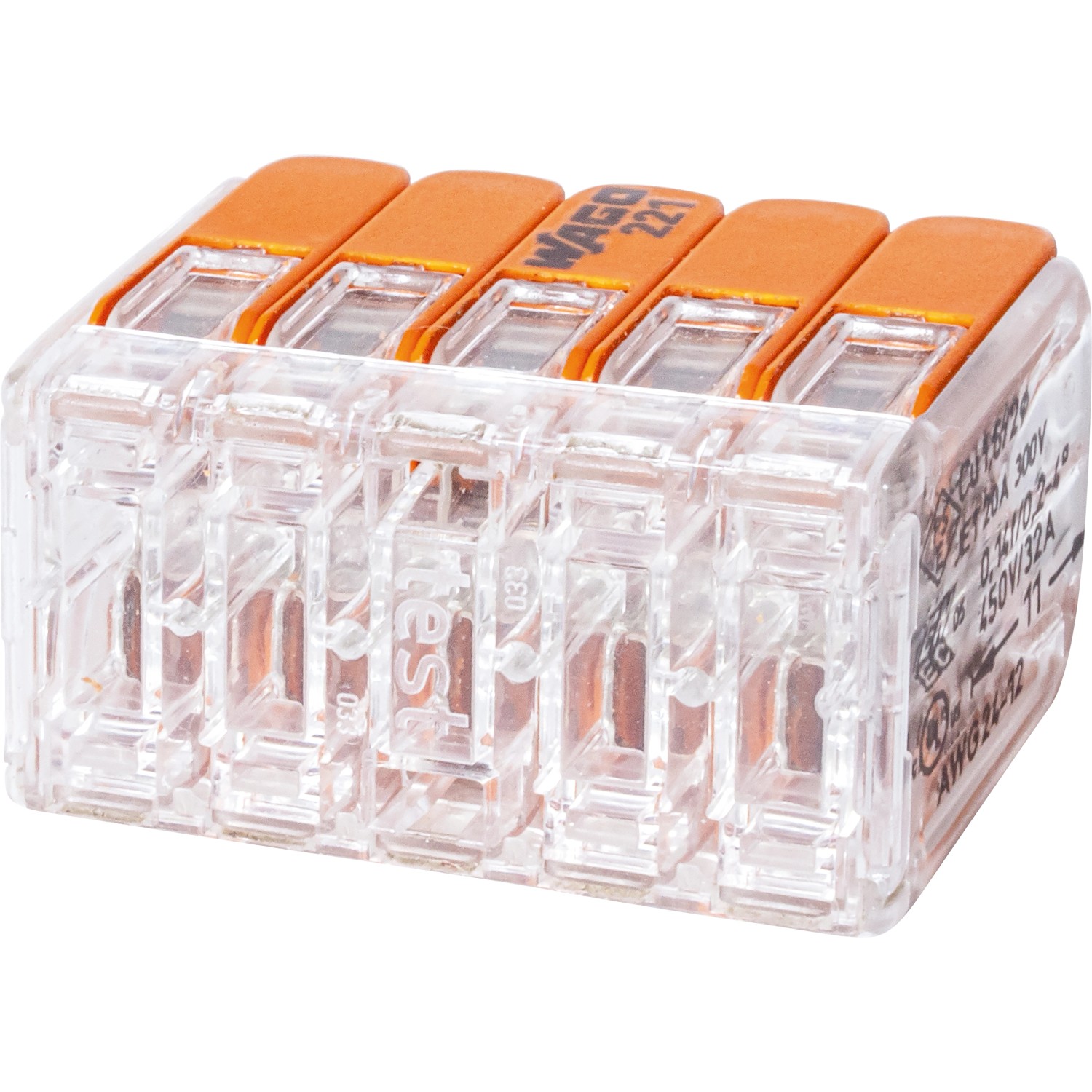

WAGO Páčková spojovacia svorka 221, 10 vodičov, max. 4 mm2, 1 ks

Opis výrobku

Číslo výrobku 2715597

Údaje o materiáli
Farba: transparentná
Farba akčného člena: oranžová
Materiálová skupina: llla
Izolačný materiál: polykarbonát (PC)
Trieda horľavosti podľa UL94: V2
Požiarne zaťaženie: 0,132 MJ
Rozmer (š x v x h) 29,8 x 15,8 x 18,3 mm
Hmotnosť: 7 g

Údaje o pripojení
Celkový počet pripojovacích bodov: 10
Celkový počet potenciálov: 1
Pripojovacia technika: CAGE CLAMP
Spôsob ovládania: páčka
Materiály pripojiteľných vodičov: meď
Menovitý prierez: 4 mm2/12 AWG
Plný vodič: 0,2-4 mm2/24-12 AWG
Viacdrôtový vodič: 0,2-4 mm2/24-12 AWG
Jemne lanený vodič: 0,14-4 mm2/24-12 AWG
Dĺžka odizolovania: 11 mm/ 0,43"
Smer zapojenia: bočné

Požiadavky na prostredie
Teplota okolitého vzduchu (prevádzka): + 85 °C
Označenie teploty podľa EN 60998: T85

Navrhované hodnoty podľa IEC/EN 60664
Kategória prepätia: II
Stupeň znečistenia: 2
Navrhované napätie: 450 V
Návrhové rázové napätie: 4 kV
Menovitý prúd: 32 A

Navrhované hodnoty podľa UL 486C
Skupina použitia: C
Menovité napätie: 600 V
Menovitý prúd: 20 A

Páčkové inštalačné svorky WAGO radu 221
Rada 221, teda páčkové inštalačné svorky a všetko súvisiace príslušenstvo v podobe širokej ponuky adaptérov, mostíkov a pod., sú v dnešnej dobe symbolom univerzálnej WAGO svorky. A to predovšetkým pre nekonečnú rozmanitosť aplikácií, v ktorých sa táto svorka všade po svete využíva. Páčková technika umožňuje bez nástrojov opakovane zapojiť aj odpojiť všetky typy vodičov. Posledným prírastkom do rodiny svoriek 221 je priechodná, alebo ako ju tiež nazývame "Inline" svorka.

Technológie budov vyžadujú viac a viac funkcií integrovaných do stále menšieho priestoru. Výsledkom je väčšie množstvo vodičov určených na napájanie a riadenie celého systému. Svorka COMPACT radu 221 sa hodí najmä na miestach, kde sa stretávajú rôzne druhy a prierezy vodičov. Medzi typické aplikácie v rámci automatizácie budov patrí pripájanie svietidiel alebo motorov žalúzií a zapájanie komunikačných zariadení alebo riadiacich jednotiek dverí a vrát. V priemysle sa táto WAGO svorka ideálne hodí napríklad na zapájanie motorov a čerpadiel.

Benefity páčkových inštalačných svoriek WAGO radu 221
- Prierez vodičov - pre všetky typy vodičov rôznych prierezov do 6 mm2. Menšia varianta 221-41x upne vodiče s prierezom od 0,14 do 4 mm2, väčšia verzia 221-61x je určená pre prierezy od 0,5 do 6 mm2. V jednej svorke sa môžu stretnúť aj rôzne druhy a prierezy vodičov.
- Skúšobné otvory - testovať je možné pomocou dvoch skúšobných otvorov na protiľahlých stranách, a to aj v nainštalovanom stave. Otvory sú vhodné pre všetky štandardné testovacie hroty.
- Jednoduchšie ovládanie - ovládanie páčkami je veľmi jednoduché, rýchle a vyžaduje výrazne menej sily - bez použitia akéhokoľvek nástroja! Postranné priehlbiny potom uľahčujú pridržiavanie svorky počas inštalácie.
- Certifikácia - svorka má celosvetovo akceptované atesty ako ENEC, UL, PSE/JET, alebo EAC. Je vhodná na použitie pri vyšších teplotách. Prevádzková teplota v zapojenom stave je max. 105 °C, prevádzková teplota pri manipulácii je potom max. 85 °C. Vďaka tomu je možné rad 221 používať napr. v osvetľovacích systémoch.

Ako používať páčkové inštalačné svorky WAGO radu221?
Odizolujte vodič v dĺžke 11 mm (svorky 221-41x) resp. 13 mm (svorky 221-61x). Otvorte pružinu pomocou ovládacej páčky a vložte vodič. Zaklapnite ovládaciu páčku späť do pokojovej polohy. Testujte pomocou dvoch skúšobných otvorov. Séria 221 kladie dôraz na jednoduchú a pohodlnú manipuláciu. Osvedčená pružinová technika CAGE CLAMP zaručuje nielen jednoduchú inštaláciu bez použitia nástroja, ale aj trvalo bezpečný a spoľahlivý kontakt. Na manipuláciu slúžia ovládacie páčky, na ktorých otvorenie/zatvorenie stačí len malé množstvo sily.
