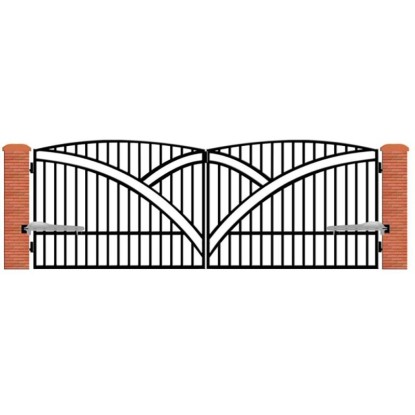

JARMEX Dvojkrídlová brána GENUA s pohonom, čierna RAL9005, 1450 x 3976 mm

Opis výrobku

Číslo výrobku 2840403

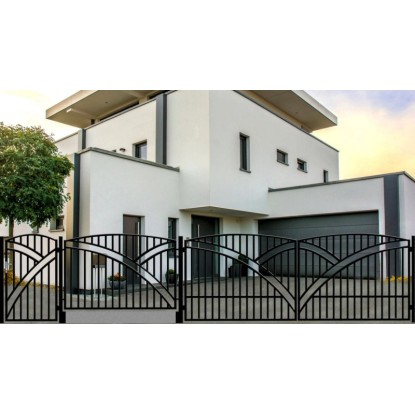

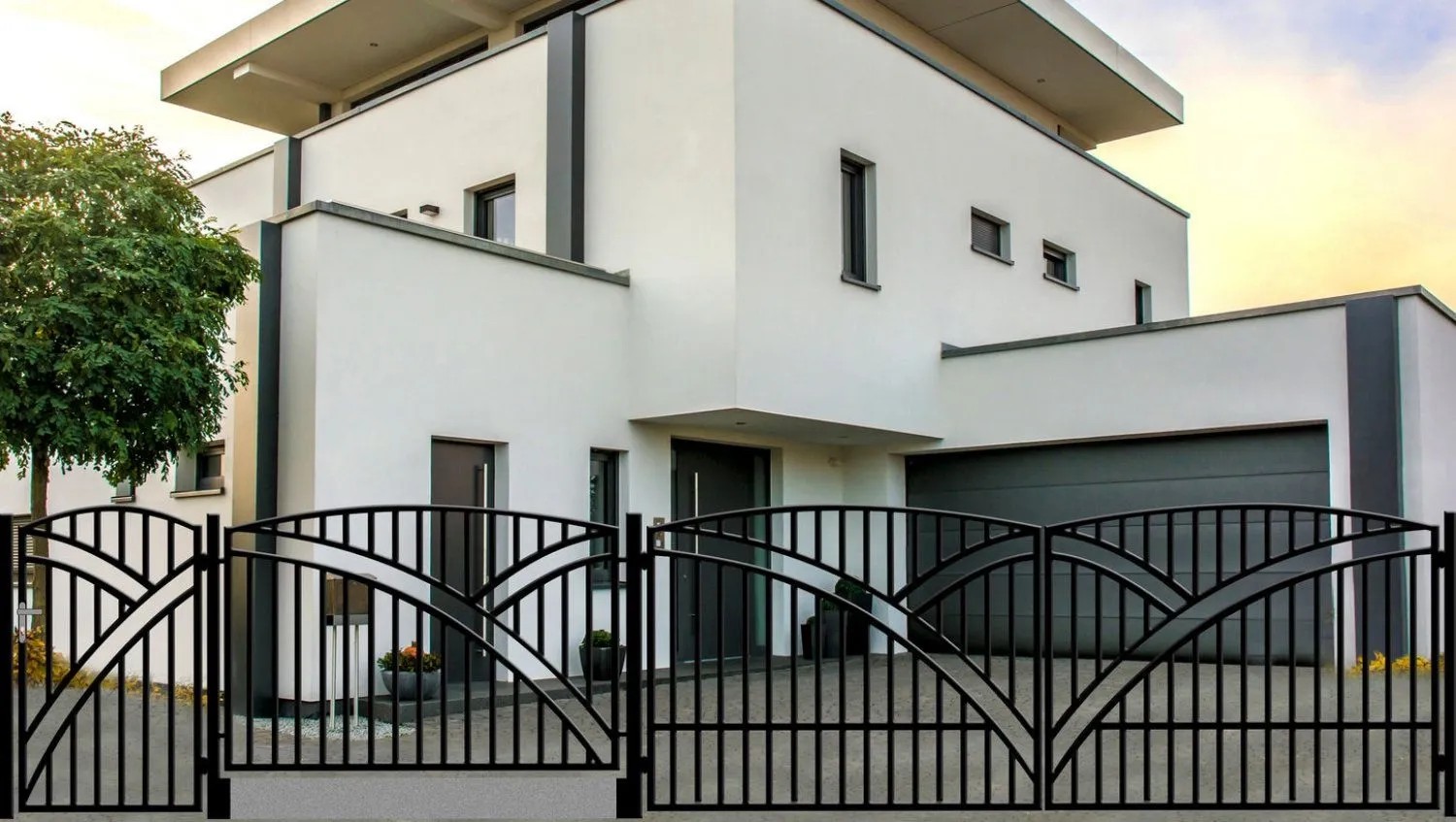

Plotový systém JARMEX GENUA
Plotový systém JARMEX GENUA je plot s dvomi tvárami - stabilitou zeme a dynamikou mora. Mýtický Janus medzi plotmi. GENUA je plotový systém, ktorý zahŕňa stĺpiky, plotové polia, bránku, dvojkrídlovú bránku a posuvnú bránu. Tento plot je ideálny na oplotenie každého väčšieho aj menšieho domu. Oplotenie je pozinkované a práškovo lakované v farbe RAL 9005 čierna matná. Je tak veľmi odolné voči poveternostným vplyvom a korózii.

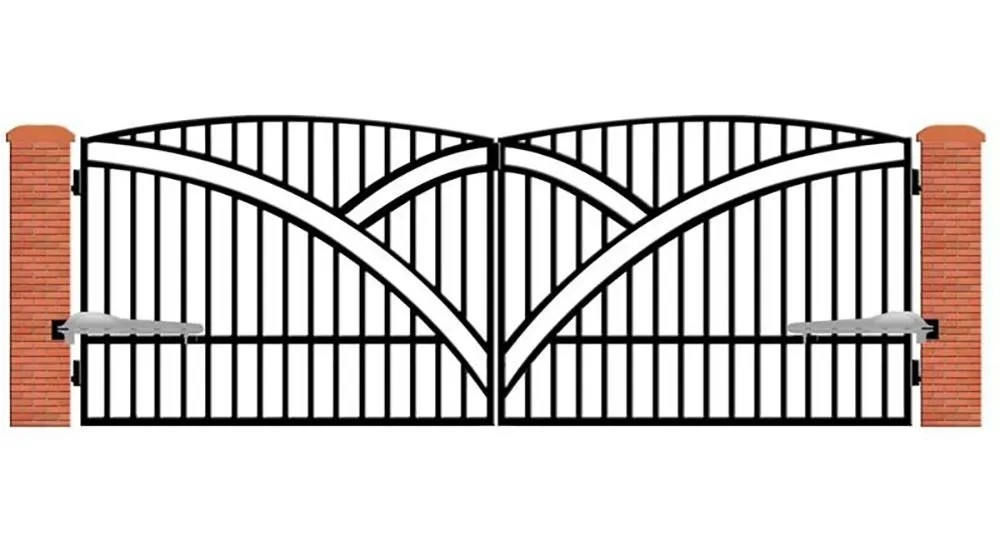

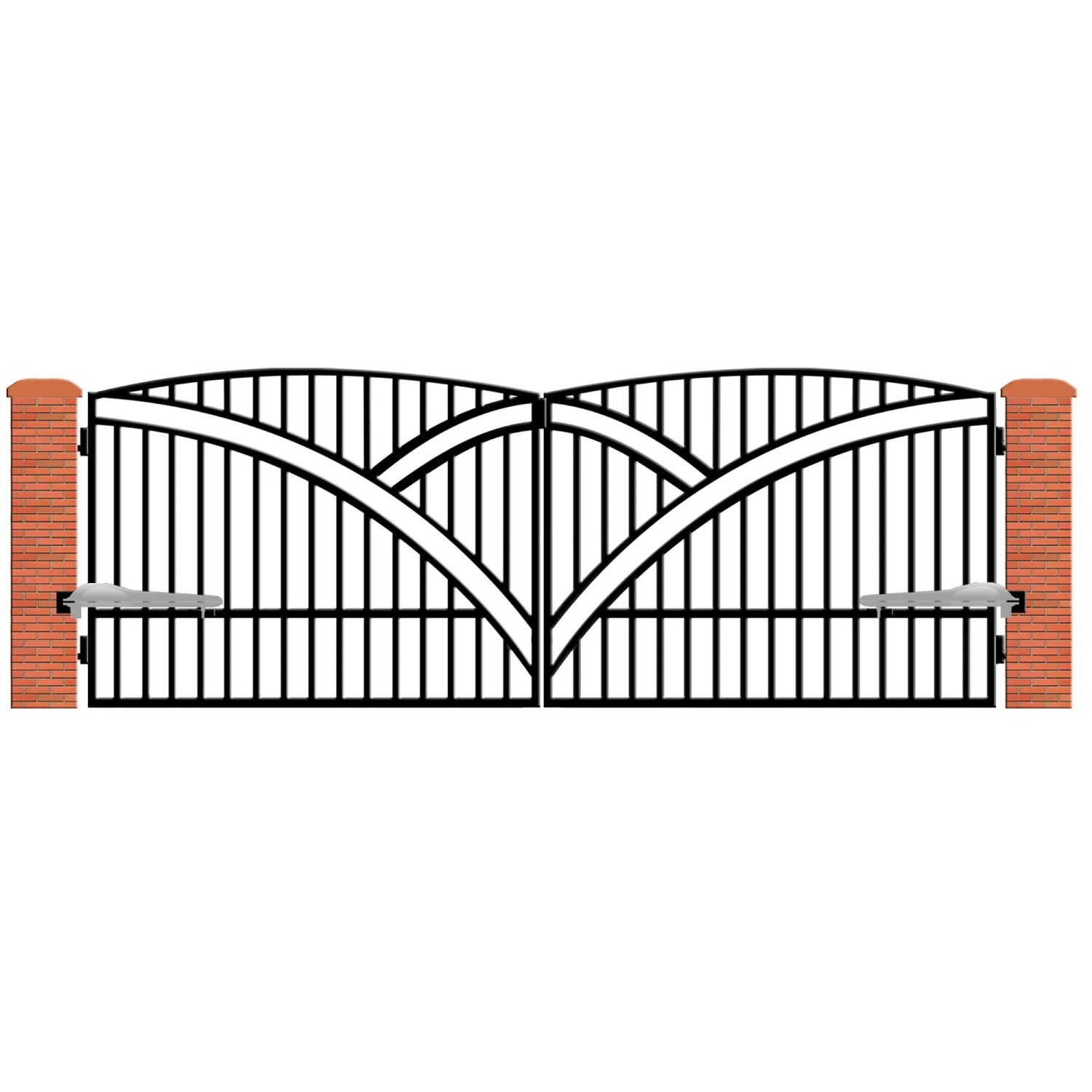

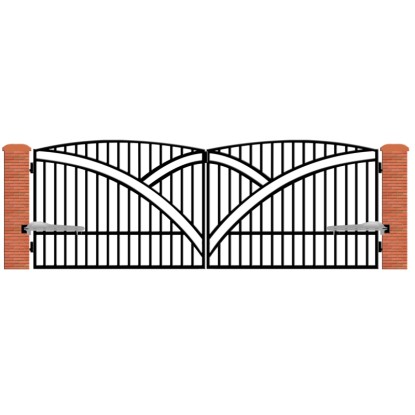

Dvojkr. brána JARMEX GENUA sa skladá z ľavého krídla, pravého krídla, vodorovnej zástrčky a dolného ryglovaného kolíka. Samotné krídlo dvojkrídlovej brány sa skladá z 5 vodorovne usporiadaných profilov 40 x 20 x 1,5 mm ohnutých do tvaru oblúka, ktoré spolu so zvislými profilmi (dĺžka 43-1158 mm) tvoria výplň brány. Výplň a vodorovný profil 40 x 20 x 1,5 mm, ktorý spevňuje krídlo brány, sú privarené k rámu. Rám dvojkrídlovej brány sa skladá zo troch profilov 40 x 40 x 2 mm. Vďaka tomuto riešeniu sa dosahuje tuhosť a stabilita konštrukcie pri hmotnosti 71 kg. Celá brána sa montuje na oceľové alebo betónové stĺpy pomocou na to určených pántov. Bránu zavesenú na oceľových aj betónových stĺpoch je možné automatizovať.

Technické údaje
- Výška brány 1450 mm, šírka je 3976 mm
- Krídla brány sú zavesené na pántoch namontovaných na oceľových stĺpikoch 100 x 100 x 2 mm alebo na murovaných stĺpikoch postavených individuálne zákazníkom. V prípade variantu s murovanými stĺpikmi ponúka spoločnosť JARMEX špeciálne pánty s plochou tyčou (pásovinou) na zazdenie.
- K pravému krídlu brány sú privarené nasledujúce prvky: doraz brány (plochá tyč/pásovina 80 x 60 x 3 mm), puzdrá dolného ryglovaného kolíka a puzdro vodorovnej zástrčky a profil zástrčky 40 x 40 x 2 mm.
- K ľavému krídlu brány sú privarené puzdrá vodorovnej zástrčky krídla a oko na visiaci zámok.
- Dvojkrídlová brána má záslepky pre technologické otvory s priemerom 10 mm a záslepky pre zvislé profily brány 40 x 40 mm.

Súprava automatiky pre krídlové brány KIT MAC JARMEX
Spoľahlivý elektromechanický pohon pre krídlové brány s vysokou úrovňou prevádzkovej bezpečnosti.

KIT MAC JARMEX predstavuje ucelený systém automatizácie určený pre krídlové brány s maximálnou dĺžkou krídla do 3 metrôv a hmotnosťou do 600 kg. Elektromechanické pohony radu MAC sú navrhnuté pre jednoduchú a rýchlu montáž na oceľové aj betónové stĺpiky.

Prevádzka je riadená modernou riadiacou jednotkou s technológiou DEA@NET, ktorá garantuje plnú zhodu s bezpečnostnými normami EN 12453 a EN 12445. Integrovaný enkóder (dostupný vo verziách 230V aj 24V) zaisťuje presné riadenie polohy a vyššiu bezpečnosť pri detekcii prekážok.

Hlavné prednosti a funkčné vlastnosti:
- Vysoká presnosť polohovania
- Bezpečnostná certifikácia: Plná zhoda s európskymi normami EN 12453 a EN 12445 pri použití riadiacej jednotky DEA@NET.
- Núdzové otváranie
- Flexibilita nastavenia: Zdvih pohonu 334 mm s možnosťou vymedzenia pomocou voliteľných mechanických koncových dorazov.
- Prispôsobiteľná montáž: Voliteľné nastaviteľné montážne konzoly pre jednoduché prispôsobenie geometrii stĺpika.

Obsah súpravy:
2× elektromechanický pohon
1× riadiaca jednotka (DEA@NET)
1× pár povrchových fotobuniek (ochrana proti zovretiu)
1× LED výstražný maják s integrovanou anténou
1× diaľkový ovládač (vysielač s plávajúcim kódem)
1× súprava upevňovacích prvkov pre oceľový aj betónový stĺpik
1× súprava mechanických koncových dorazov
1× výstražná tabuľka

Technické parametre:
Napájacie napätie motora: 230 V AC
Max. hmotnosť krídla: 600 kg
Max. dĺžka krídla: 3,0 m
Rýchlosť otvorenia: 25 s
Max. uhol otvorenia: 110°
Max. počet cyklov za deň: 90
Max. počet uložených ovládačov: 30
Ochrana proti zovretiu (fotobunková): Áno
Možnosť otvorenia pri výpadku napájania: Áno
Integrovaná anténa: Áno
Celková hmotnosť súpravy: 21 kg
